ニキシー管駆動用昇圧電源キット

　ニキシー管時計などを作る際に必要な高圧電源です。
5Vを与える事で180V(1W)を得られます。

外観

Rev.1

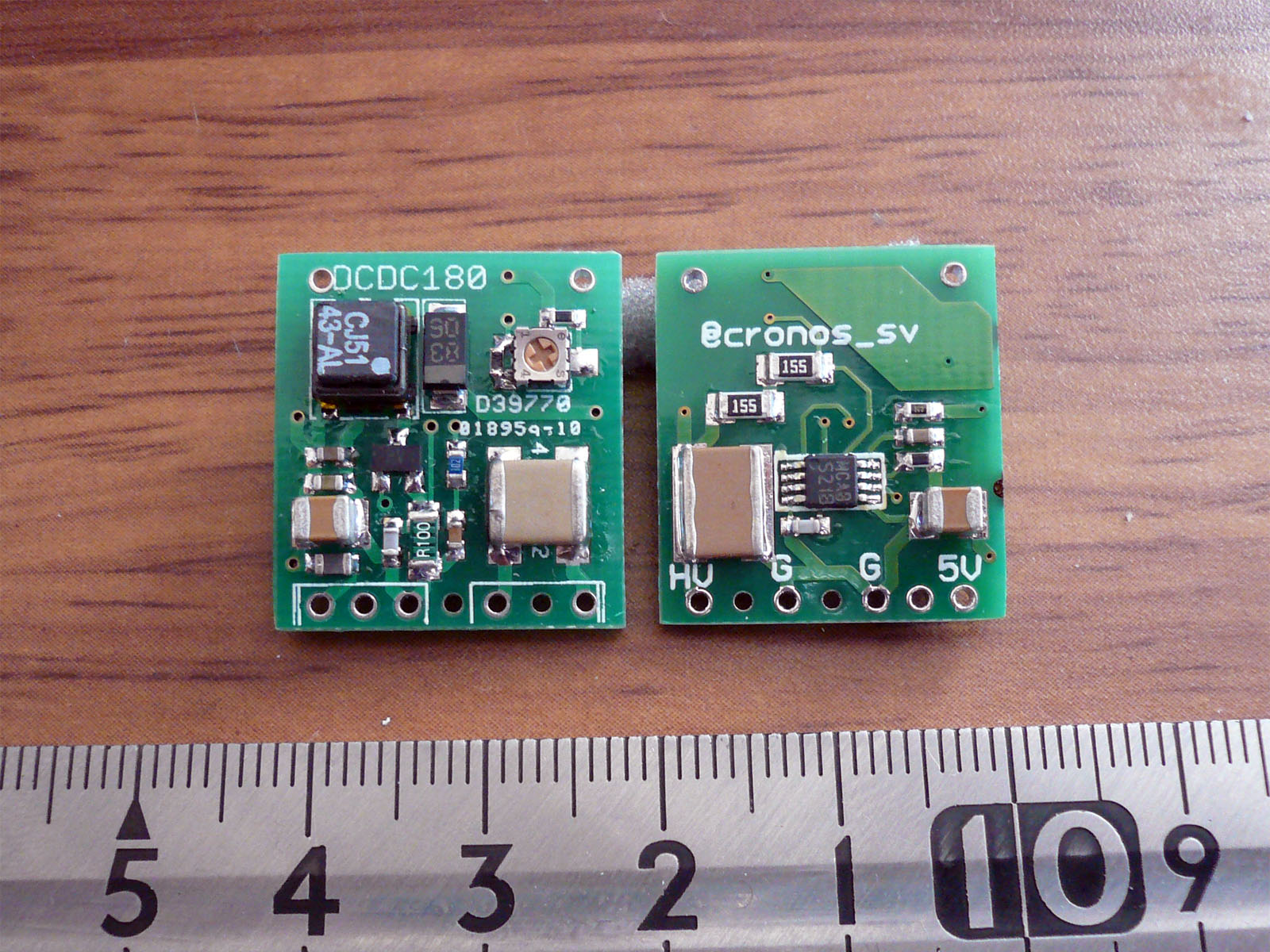

※写真には2個写っています。

キット内容物

　1. 桁ドライバボード (x1ヶ)
　2. 組み立てマニュアルカード (x1ヶ)

仕様

・高圧電源部
　電源電圧：5V ±5%
　出力電圧：180V (微調整可能)
　出力電力：1W (max)
　変換効率：73% (max)

・桁ドライバ部
　入力電圧(VIH)： 4.7～5.5V
　入力電圧(VIL)： 0～0.8V
　出力電圧：0V (L入力) / 180V (H入力)

資料

・回路図

・基板サイズ(アートワーク)
