絶縁PSoC3/4/5 プログラマ/デバッガ
Cypress社製マイコン "PSoC3","PSoC4","PSoC5LP"用プログラマ/デバッガです。外観

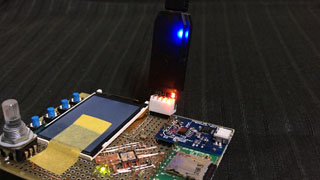

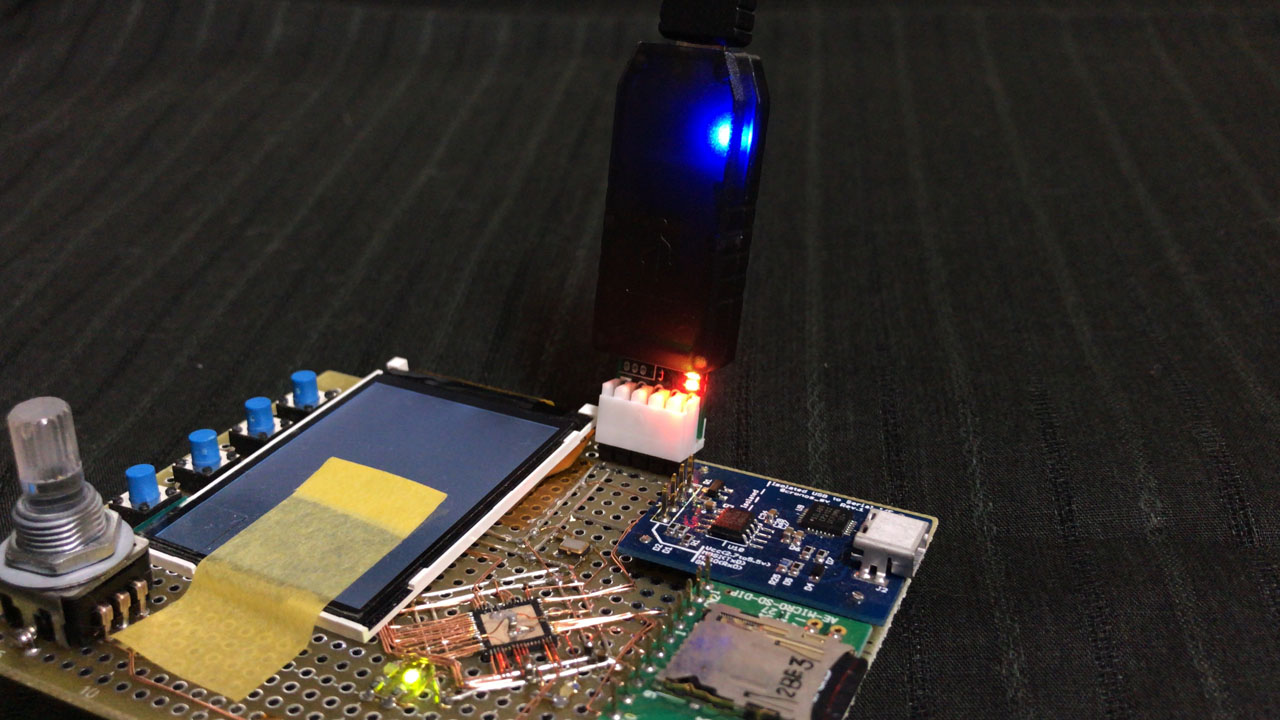

利用シーン
特長
1. 対USB絶縁
PCとデバッグターゲットの間に耐圧2.5kVのデジタルアイソレータを搭載しています。
デバッグ中のアクシデントからPCを保護すると同時に、デバッグターゲットへの意図しない電流流入による誤動作を防止します。
2. 小型
52x13mmの筐体に全ての機能が集約されています。
3. USBコネクタ
堅牢なmicroUSBコネクタを採用しています。
3. SWDインタフェース
デバッグターゲット(PSoC)への接続は、SWD(5pin)をサポートしています。
PSoCの貴重なI/O資源の消費を最小限に、プログラム・デバッグが可能です。
4. I2Cインターフェース
PRoC, その他デバイスとの通信用にI2Cポートを解放しています。
通信レートは1MHz / 400kHz / 100kHz / 50kHz の中から選択出来ます。
(電圧レベル：ターゲット電源ピン(VTARG)へ1.8kΩでプルアップしています。)
コネクタはmolex社製3pinコネクタ 530470310 を採用しています。
こちらのページよりハーネスAssyをご購入いただけます。
5. LED
USB接続・ターゲット接続を示す通電LED(緑)、動作状態を示すステータスLED(赤)が装備されています。
6. ターゲット由来のVTARG
ターゲット用の電源はターゲットより供給します。
PCとデバッグターゲットの間に耐圧2.5kVのデジタルアイソレータを搭載しています。
デバッグ中のアクシデントからPCを保護すると同時に、デバッグターゲットへの意図しない電流流入による誤動作を防止します。
2. 小型
52x13mmの筐体に全ての機能が集約されています。
3. USBコネクタ
堅牢なmicroUSBコネクタを採用しています。
3. SWDインタフェース
デバッグターゲット(PSoC)への接続は、SWD(5pin)をサポートしています。
PSoCの貴重なI/O資源の消費を最小限に、プログラム・デバッグが可能です。
4. I2Cインターフェース
PRoC, その他デバイスとの通信用にI2Cポートを解放しています。
通信レートは1MHz / 400kHz / 100kHz / 50kHz の中から選択出来ます。
(電圧レベル：ターゲット電源ピン(VTARG)へ1.8kΩでプルアップしています。)
コネクタはmolex社製3pinコネクタ 530470310 を採用しています。
こちらのページよりハーネスAssyをご購入いただけます。
5. LED
USB接続・ターゲット接続を示す通電LED(緑)、動作状態を示すステータスLED(赤)が装備されています。
6. ターゲット由来のVTARG
ターゲット用の電源はターゲットより供給します。
ハードウェア
1. ハードウェア
Cypress KitProg1互換
KitProg User Guide
2. ターゲット電源電圧
3.3V / 5.0V±10%
3. 製品サイズ
52mm x 13mm x 9.5mm
4. 鉛フリー
部品実装に使用している半田は、SnAgCu系無鉛はんだです。
公開資料

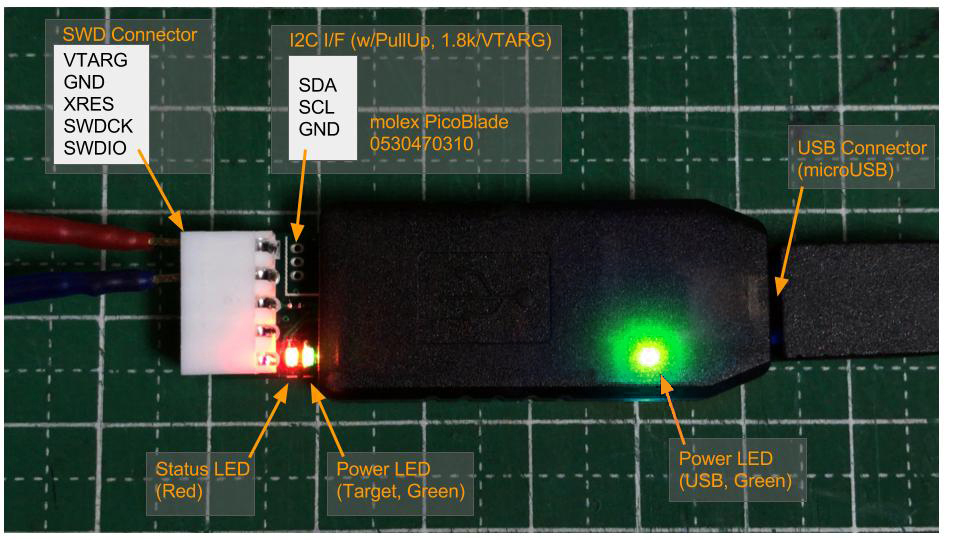

・製品外観・ピンアサイン図
・回路図
Cypress KitProg1互換
KitProg User Guide
2. ターゲット電源電圧
3.3V / 5.0V±10%
3. 製品サイズ
52mm x 13mm x 9.5mm
4. 鉛フリー
部品実装に使用している半田は、SnAgCu系無鉛はんだです。
ファームウェア
1. ドライバ
PSoC Creatorに同梱されています。 PSoC Creatorのダウンロードはこちら。
2. ファームウェア更新
Cypress Update Managerより、最新版にアップデートする事が可能です。
PSoC Creatorに同梱されています。 PSoC Creatorのダウンロードはこちら。
2. ファームウェア更新
Cypress Update Managerより、最新版にアップデートする事が可能です。
同梱品
1. 製品本体
2. 説明リンクカード
2. 説明リンクカード
公開資料
・製品外観・ピンアサイン図
・回路図
